MQ-7B一氧化碳传感器

简要描述:

MQ-7B一氧化碳气体传感器所使用的气敏材料是在清洁空气中电导率较低的二氧化锡(SnO2)。采用高低温循环检测方式低温(1.5V加热)检测一氧化碳,传感器的电导率随空气中一氧化碳气体浓度增加而增大,高温(5.0V加热)清洗低温时吸附的杂散气体。使用简单的电路即可将电导率的变化,转换为与该气体浓度相对应的输出信号。MQ-7B一氧化碳气体传感器对一氧化碳的灵敏度高,这种传感器可检测多种含一氧化碳的气体...

详细介绍

主要应用

家庭用气体泄漏报警器、工业用一氧化碳气体报警器、便携式气体检测器。


产品特点

较宽的浓度范围内对一氧化碳有良好的灵敏度。长寿命、低成本。驱动电路简单。


技术指标

产品型号MQ-7B
产品类型半导体气体传感器
标准封装塑封
检测气体一氧化碳
检测浓度10~500ppm CO


标准电路条件
回路电压Vc5.0V±0.1V DC

加热电压VH5.0V±0.1V AC or DC(高温)
1.5V±0.1V AC or DC(低温)

加热时间T60 S±1S(高温),90 S±1S(低温)

负载电阻RL可调
标准测试条件下气敏元件特性加热电阻RH30Ω±3Ω(室温)

加热功耗PH≤950mW

灵敏度SRs(in air)/Rs(in 150ppm CO)≥5

输出电压Vs2.5V~4.3V (in 150ppm CO)

浓度斜率α≤0.6(R300ppm/R50ppm CO)


标准测试条件
温度、湿度20℃±2℃;55%±5%RH


标准测试电路
Vc:5.0V±0.1V;
VH(高温): 5.0V±0.1V; VH(低温): 1.5V±0.1V

预热时间不少于48小时


氧气含量
21%(不低于18%,(氧气浓度会影响传感器的初始值、灵敏度及重复性,在低氧气浓度下使用时请
咨询使用)
寿命10年


注:产品参数如有变动,恕不另行通知

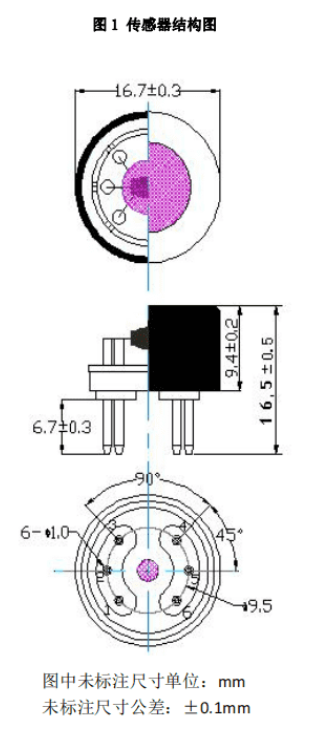

产品尺寸
